設備選型
       網板式階梯格柵機的要求，我公司的GF型網板式格柵除污機，其結構形式、主要技術參數等均能符合招標文件中使用要求。該設備已使用在我國山東昌邑污水處理廠、常州武南污水處理廠中選用，其銷售網已遍布全國各地，市場占有率高。

結構與性能

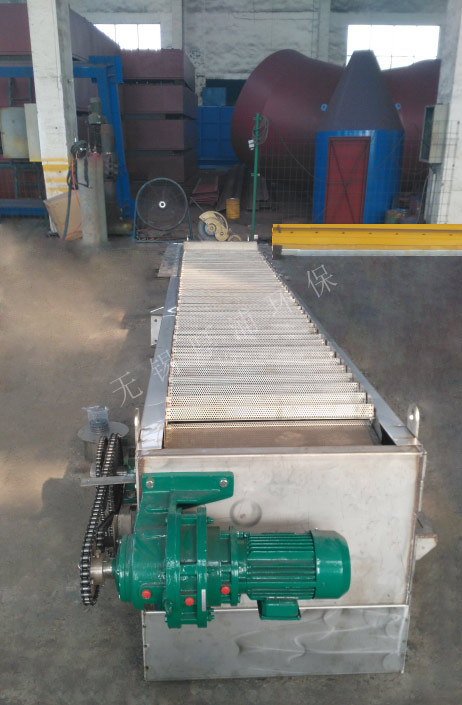

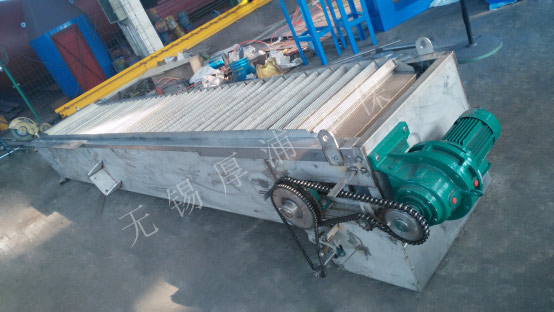

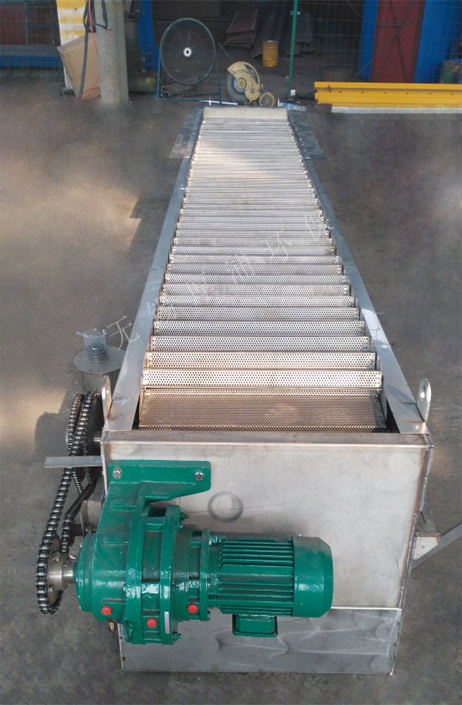

       網板式階梯格柵機能清除漂浮物、纖維物質，運行時不堵塞雍水，能將柵渣清除干凈。主要由驅動裝置、機架、傳動鏈輪、牽引鏈條、網板及電氣控制柜等主要部件組成。工作時網板在二側傳動鏈條的帶動下，自下而上將整個渠道寬度范圍內的污物向上提取，抵達上部時，通過鏈輪的轉向功能，自動完成卸污工作。
       網板式階梯格柵除污機有可靠的清污效果，在結構設計上有可靠的自凈能力，無污物纏繞、卡滯現象，且格柵底部沒有污物堆積形成死角。網板式階梯格柵除污機適應24h續工作的使用要求。
       （1）驅動裝置
       網板式階梯格柵機的驅動裝置位于機架上部，除傳動裝置外，其余均采用不銹鋼材料制造。驅動裝置采用軸裝式減速機，在機架二側設置螺旋式調節裝置，以作調整傳動鏈條張緊用。
       驅動電機適用于電源380V/三相/50Hz，防護等級為IP55，絕緣等級為F級，電機額定功率比大實耗功率大10%。具有過載保護裝置。
       傳動軸的設計具有足夠的強度和剛度，以承受彎矩和扭矩同時作用的載荷。
       （2）機架
       整個格柵部件直接安裝在渠道上，水中的固體物由網板串接成的濾帶捕獲，送至除污機驅動裝置后部的較高位置后排出。同時一個旋轉的刷子還對網板進一步清潔。
       網板式階梯格柵除污機的機架為采用不銹鋼板與型鋼焊接成一整體式剛性結構，焊接后的清污機機架為一剛性整體，并具有足夠的強度和剛度，在規定水位差的工況下不發生扭曲變形現象，機架材料全部采用不銹鋼，二側板間隔一定距離設置橫撐，保證設備安全可靠運行。
       焊接后的格柵機架為一剛性整體，具有足夠的強度和剛度，在1.0米水位差的工況下不發生扭曲變形現象。機架的兩側與格柵井之間留有間隙，通過機架的兩側橡膠封板來防止漂浮垃圾通過。機架二側設置安裝連接支座，與基礎平臺之間用膨脹螺栓安裝固定。
       （3）牽引鏈及鏈輪
       用于傳動的牽引鏈采用不銹鋼制造，鏈具有足夠的斷面尺寸，牽引鏈破斷強度不小于大牽引力的5倍。傳動用的牽引鏈輪及導向裝置（非鏈輪），分別置于機架兩側的上部和下部，水下導向裝置的形式，在結構上有可靠的設施防止柵渣等污物的纏繞。導向裝置是非鏈輪機構。
       （4）網板
       網板采用不銹鋼制造，網面為規則排列的小孔。網面具有過水與截污的功能，臺階面能截留較大的污物。
       整個臺階式網板濾帶面具有足夠的過水通道，以保證過水面積和流量滿足設計要求，污水通過柵隙流速小于1m/s。
       （5）清潔刷
       清潔刷設置于網板的回程的起點，由單獨的減速電機驅動，在濾網運動的同時，對網板外表面進行助卸與清洗，清洗刷毛由尼龍材料制成。
       （6）沖洗裝置
       網板式階梯格柵機配置孔板沖刷裝置，以確保卸料后的回程孔板不粘附污物，徹底消除對網孔的堵塞。

電氣控制
       網板式格柵除污機的配套就地控制柜，箱體材質為不銹鋼。
       網板式階梯格柵除污機的電氣控制具有手動、自動、手動自動切換、急停、切斷、報警等功能。網板式階梯格柵除污機的電氣控制具有過載保護功能，一旦出現故障，向控制中心發出報警信號。

參考標準
       CJ/T3048-1995       平面格柵除污機
       HJ/T262-2006         格柵除污機（國家環?？偩謽?biāo)準）
       JB2932-86               水處理設備制造技術條件
       JB/ZQ4000.0-8       切削加工件通用技術條件
