ZHG型反撈式格柵除污機

概述
  反撈式格柵除污機為粗格柵,又稱雨水格柵,或者回轉耙式格柵,是一種用于清除水體重較大固體懸浮物的大型粗格柵設備,本裝置可以連續清除液體中的固體懸浮物,設計合理,結構簡單,運轉安全可靠,自動化程度高,可廣泛運用于城市污水處理,自來水廠取水口,雨水泵站,發電廠冷卻水取水口等大流量的水處理場所。設備結構參照了回轉式格柵除污機的優點,采用與眾不同的工作原理,即耙齒鏈在柵前后作回轉運動,當耙齒運轉到柵條的迎水面時,即插入柵條縫隙中由下往上作清撈動作,耙齒鏈采用封閉式,不讓雜物侵入,使設備運轉平穩。在設備安裝時采用整機吊裝,只需在集水井兩側的地坪上預埋兩塊鋼板,土建簡單,安裝維修方便。

工作原理
  反撈式格柵除污機由機架、驅動裝置、傳動導輪、耙鏈組合及耙齒、擋渣柵條。擋渣板等組成。在電機驅動下,牽引鏈條在迎水面由下往上作回轉運動。當牽引鏈上的耙齒軸運轉到柵條的迎水面時。耙齒即插入柵條縫隙中由下往上作清撈動作,將柵條上所截留的雜物刮落耙中,清除效率高且徹底。當齒耙運轉到機器上,雜物靠自重自行脫落至容器或輸送機上,把雜物送走。
特點與應用
       在運行過程中,雜物可能進入牽引鏈中,將鏈條卡死,故設計了封閉式牽引鏈。其主要有鏈板、鏈銷和滾輪組成,運行時由機架上的導軌作導向,滾輪在導軌上作滾動運動,阻力小且運轉平穩。
       水下回轉輪定位采用不銹鋼材質,配以耐磨銅套自潤滑軸承,免去水下部件的日常維護。
       擋渣部分采用固定柵條形式,有較強的耐沖擊力,能承受較大的水位差。
       基于以上優點,反撈式格柵應用于較寬的河道攔污、雨水泵站、河道取水口、污水廠粗格柵等大流量的水處理場所。

訂貨參數
       1、渠道(設備)寬度    2、渠道深度   3、出料高度    4、耙齒間隙 5、安裝角度 6、機架材質   7、耙齒材質    8、其余要求

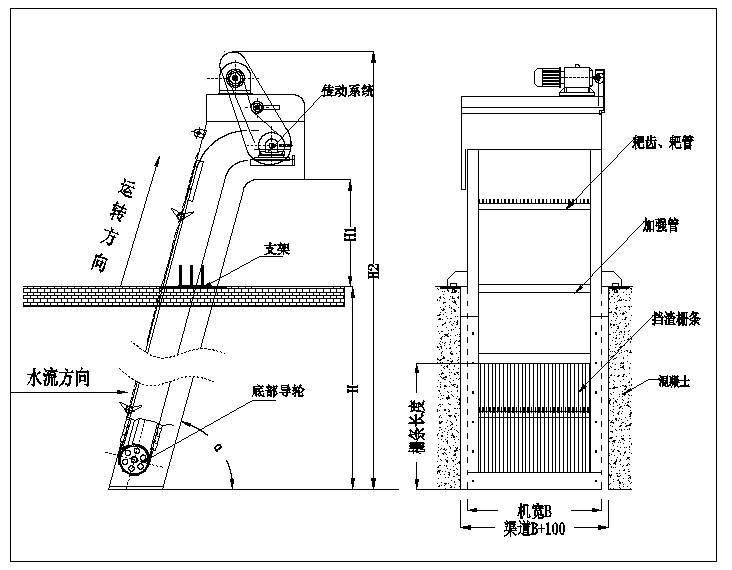

外形示意圖
       B=機寬; H=渠深; H1=出渣高度; H2=H+H1+2000; α=安裝角度。
       過水流量計算
       反撈式格柵每小時過水流量:Q=K*(B-160)*h*V*3600,其中:
       Q=過水流量(m³/h);K=與格柵間隙有關的流量系數(見系數表);B=格柵機寬;h=柵前水深,一般按1m或低于渠深0.3m以上;V=過流速度,一般取0.6~1m/s。

主要技術參數
過流系數K
格柵間隙 15 20 30 50 80 100 >100
流量系數K 0.42 0.5 0.6 0.71 0.8 0.83 0.85
注:可以采用插值法得出其他間隙對應K值的近似值。
ZHG反撈式格柵除污機主要技術參數及外形尺寸列表
型號
(ZHG)
設備寬度
(mm)
溝寬
(mm)
電機功率 (kw) 過水流量(m³/h)
格柵間隙 (mm)
15 20 30 50 80 100
800 800 900 1.1 581 691 829 982 1106 1147
1000 1000 1100 762 907 1089 1288 1452 1506
1200 1200 1300 1.1~1.5 943 1123 1348 1595 1797 1865
1400 1400 1500 1125 1339 1607 1902 2143 2223
1600 1600 1700 1306 1555 1866 2208 2488 2582
1800 1800 1900 1488 1771 2125 2515 2834 2940
2000 2000 2100 1669 1987 2385 2822 3180 3299
2200 2200 2300 1851 2203 2644 3129 3525 3657
2400 2400 2500 2032 2419 2903 3435 3871 4016
2600 2600 2700 1.5~2.2 2214 2635 3162 3742 4216 4374
2800 2800 2900 2395 2851 3421 4049 4562 4733
3000 3000 3100 2576 3067 3681 4355 4908 5092
